显示器dvi接口是什么（dvi接口是什么样的）

先说VGA接口（简述属于淘汰边缘产品对于2017年来说重点是VGA传输模拟信号）

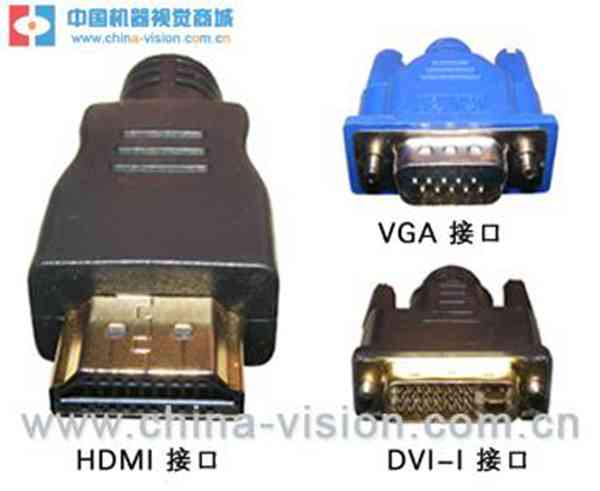

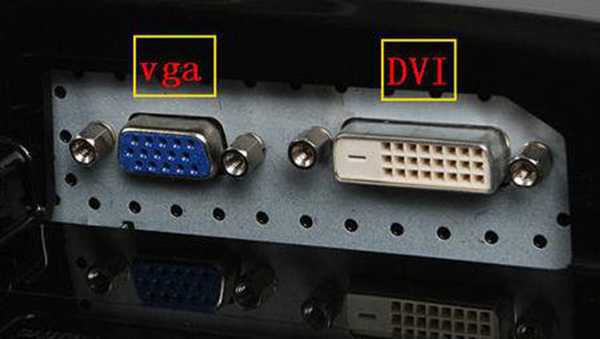

ＶＧＡ接口共有１５针，分成３排，每排５个孔，是显卡上应用

VGA接口是大家所熟知的一个视频模拟传输接口，从上世纪80年代被推出以来，已经发展了20多年了，很多领域已经相当成熟

最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）使用ＶＧＡ连接设备，线缆长度最好不要超过１０米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影。

其实其他数字接口不停升级的主要原因就是适应高分辨率时代的发展。VGA接口基本上也能支持1080P的分辨率，甚至还可以应对再稍微高一点的分辨率传输，但是面对分辨率的快速提升，VGA接口显然已经不能满足用户的需求了。目前大屏设备中4K分辨率的出现，让VGA接口彻底没有了脾气，如果说过去的1080P显示器VGA接口还能支撑，但目前4K以及2K显示设备的流行，的确设备再搭配VGA接口就没有必要了。

DVI接口：

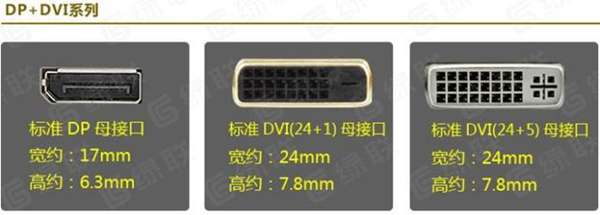

24+1和24+5区别就是 那四个针脚是传输模拟信号的可以转接vga接口

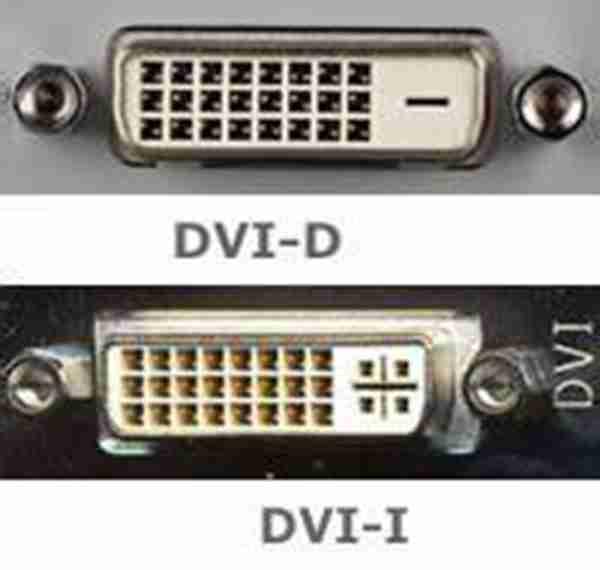

由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG）发明了一种高速传输数字信号的技术，有DVI-A、DVI-D和DVI-I三种不同的接口形式。DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-I(24+5)为主。

DVI接口详解

DVI原理上是将待显示的R.G.B数字信号与H.V信号进行组合编码，每个像素点按10bit的数字信号按最小非归零编码方式进行并rarr;串转换，把编码后的R.G..B数字串行码流与像素时钟等4个信号按照平衡方式进行传输，其每路码流速率为原像素点时钟的10倍，以1024times;768times;70的分辨率为例，码流时钟为70Mbpstimes;10，折合为0.7Gbps。一般DVI1.0的码流在0.24Gbps到1.65Gbps之间。

DVI有DVI1.0和DVI2.0两种标准，其中DVI1.0仅用了其中的一组信号传输信道，传输图像的最高像素时钟为165M(1600RGB*1200@60Hz，UXGA)，信道中的最高信号传输码流为1.65Gbps。DVI2.0则用了全部的两组信号传输信道，传输图像的最高像素时钟为330M，每组信道中的最高信号传输码流也为1.65Gbps。

HDMI接口

由于DVI接口可以轻松应对高清分辨率，因此在游戏玩家进行游戏时亦可享受无损的高清画质。不过市面上有些游戏的分辨率可以高于高清，那么此时HDMI接口就会占有一定优势了。

HDMI接口

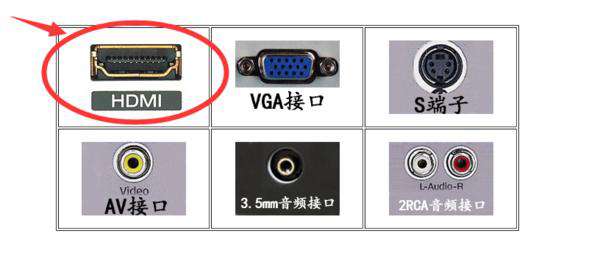

高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为18Gbps（2.0版）

HDMI传输三路TMDS信号，每路带宽3.4GHz，共10.2GHz，支持最大分辨率4096*2160，支持数十亿色彩。

DP接口

DisplayPort赢得了AMD、Intel、NVIDIA、戴尔、惠普、联想、飞利浦、三星等业界巨头的支持，而且它是免费使用的，不像HDMI那样需要高额授权费。AMD的路线图显示，该公司将在今年底明年初开始支持DisplayPort，以代替HDMI。虽然支持HDMI接口的设备种类繁多，但是对于这部分设备而言，HDMI接口仅仅是一个更加便捷的驳接方式，并没有其余的应用性。而对于DisplayPort接口而言，由于AMD在HD5000系列显卡上开发的多屏拼接技术的支持，并且必须有DisplayPort传输主显示器的信号，强大的接口对发烧友们还是非常有吸引力的。

主要特点/DP接口 编辑

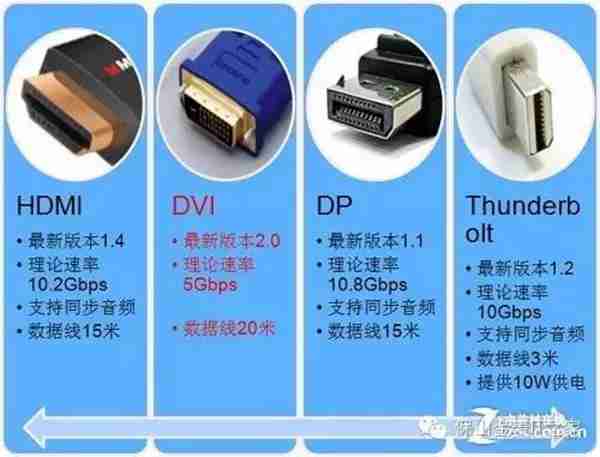

在高清晰视频即将流行之际，没有高带宽的显示接口是无法立足的。DisplayPort问世之初，它可提供的带宽就高达10.8Gb/s。要知道，HDMI 1.2a的带宽仅为4.95Gb/s，即便最新发布的HDMI 1.3所提供的带宽(10.2Gb/s)也稍逊于DisplayPort 1.0。DisplayPort可支持WQXGA+(2560times;1600)、QXGA(2048times;1536)等分辨率及30/36bit(每原色10/12bit)的色深，充足的带宽保证了今后大尺寸显示设备对更高分辨率的需求。

和HDMI一样，DisplayPort也允许音频与视频信号共用一条线缆传输，支持多种高质量数字音频。但比HDMI更先进的是，DisplayPort在一条线缆上还可实现更多的功能。在四条主传输通道之外，DisplayPort还提供了一条功能强大的辅助通道。该辅助通道的传输带宽为1Mbps，最高延迟仅为500mu;s，可以直接作为语音、视频等低带宽数据的传输通道，另外也可用于无延迟的游戏控制。可见，DisplayPort可以实现对周边设备最大程度的整合、控制。

DP与HDMI接口比较：

HDMI优势：支持HDMI的产品多，目前较为主流

劣势：对PC支持兼容不佳，不能够支持3或者6屏多屏输出

DP优势:PC支持完美，支持3屏到6屏输出

劣势：出来较晚，非主流

DP理论上更强更先进，不过出来较晚，应用面窄，偏向PC领域。
